Công ty TNHH Sản xuất Máy móc Gia Hưng Dingshi

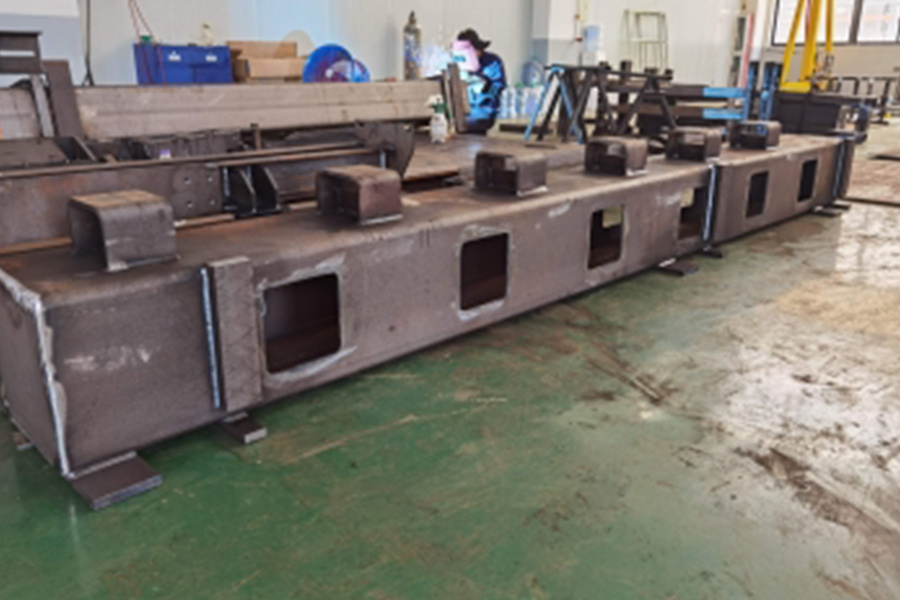

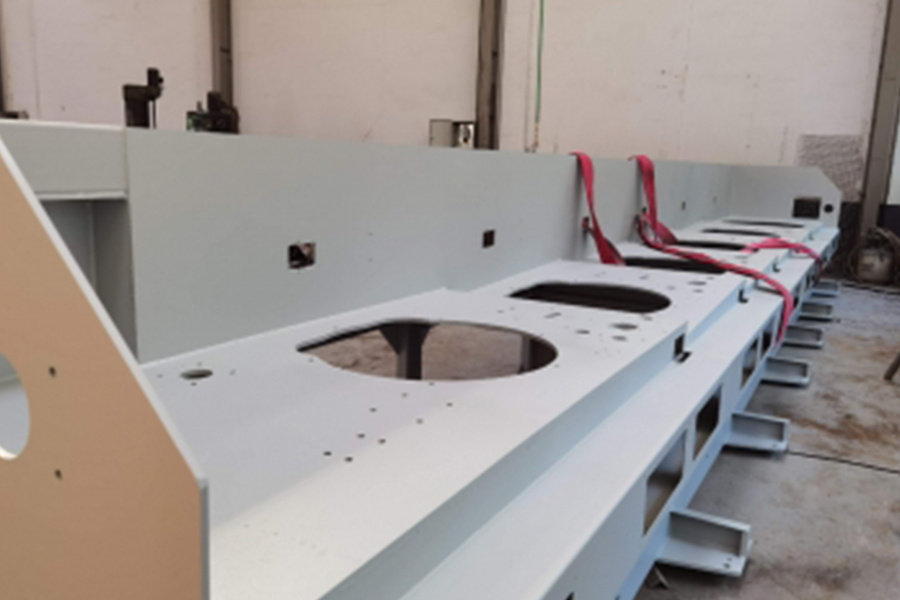

Steel Structure Sản xuất và tùy chỉnh thiết bị hoàn chỉnh Manufacturers

Trang chủ / Sản phẩm / Thiết bị hoàn chỉnh Kết cấu thép Oem / Sản xuất và tùy chỉnh thiết bị hoàn chỉnh
GIỚI THIỆU
10NĂM
KINH NGHIỆM
Về chúng tôi

Thiết Bị Kết Cấu Thép Nhà Sản Xuất Chuyên Dụng

Công ty TNHH Sản xuất Máy móc Gia Hưng Dingshi is a leading manufacturer of custom welded structural steel parts in China since 2014. Possessing certifications including EN1090, ISO3834, ISO9001, ISO14001 and ISO45001 As Custom Steel Structure Sản xuất và tùy chỉnh thiết bị hoàn chỉnh Suppliers and China Steel Structure Sản xuất và tùy chỉnh thiết bị hoàn chỉnh Manufacturers, Factory, Covering a 20,000 m² plant and employing 130 staff, the company achieved an output value of RMB 120 million in 2023. ecognized as a technology-based small and medium-sized enterprise in Zhejiang Province.
Thiết bị: Tài sản cố định của chúng tôi vượt quá 25 triệu RMB và bao gồm một máy cắt tấm laser 30 kW, một máy cắt ống laser 20 kW, một máy ép 600 tấn, 50 máy hàn các loại, các trung tâm gia công giàn 4 m và 6 m, hai trung tâm gia công đứng, ba máy tiện CNC, một máy phun bi 30 m, một buồng sơn rộng 300 m2, một phòng bảo dưỡng rộng 70 m2, v.v.
Hoạt động kinh doanh chính: Chúng tôi cung cấp các dịch vụ trọn gói bao gồm cắt, uốn, uốn, san lấp mặt bằng, hàn, gia công, phun bi, phun cát, phun, sơn và lắp ráp.

Nhà máy Liên hệ

Tin nhắn phản hồi

Tin tức

Kiến thức ngành sản phẩm

Làm thế nào các nhà sản xuất cấu kiện kết cấu thép có thể tùy chỉnh cho nhiều bộ thiết bị khác nhau để tối ưu hóa thiết kế kết cấu của cấu kiện kết cấu thép nhằm nâng cao khả năng chịu tải và trọng lượng nhẹ?

trong tùy chỉnh và sản xuất các bộ phận kết cấu thép cho bộ thiết bị hoàn chỉnh , tối ưu hóa thiết kế kết cấu để đồng thời nâng cao khả năng chịu tải và đạt được trọng lượng nhẹ là vấn đề cốt lõi của việc cân bằng giữa hiệu suất, chi phí và hiệu quả. Quá trình này đòi hỏi phải kết hợp các tính chất vật liệu, nguyên lý cơ học, quy trình sản xuất và điều kiện làm việc thực tế để đạt được mục tiêu thông qua chiến lược thiết kế có hệ thống. Mô tả chi tiết sau đây về các phương pháp cụ thể từ nhiều chiều:

1. Tối ưu hóa dựa trên đặc tính vật liệu: Chọn đúng “nền tảng” để đạt được kết quả gấp đôi với công sức chỉ bằng một nửa
Việc lựa chọn và ứng dụng vật liệu hợp lý là điều kiện tiên quyết để tối ưu hóa kết cấu. Độ bền, độ dẻo dai, mật độ và các thông số khác của các loại thép khác nhau khác nhau đáng kể và chúng cần phải được kết hợp chính xác theo yêu cầu chịu tải của các bộ phận, môi trường làm việc và các yếu tố khác.
Ứng dụng thép cường độ cao: Sử dụng thép cường độ cao hợp kim thấp có giới hạn chảy cao hơn (như Q355, Q460, v.v.) có thể giảm độ dày vật liệu trong cùng điều kiện chịu tải và trực tiếp giảm trọng tải của kết cấu. Ví dụ, dầm chịu lực ban đầu được thiết kế để sử dụng thép Q235 có độ dày 20mm. Sau khi sử dụng thép Q355, độ dày có thể giảm xuống còn 16mm, trọng lượng giảm 20% và khả năng chịu lực không bị ảnh hưởng.
Phân bố vật liệu khác nhau: Theo đặc tính ứng suất của từng bộ phận trong kết cấu, vật liệu cường độ cao được sử dụng ở khu vực có ứng suất cao và vật liệu thông thường được sử dụng ở khu vực có ứng suất thấp để đạt được "thép tốt được sử dụng trên lưỡi dao". Ví dụ, thép cường độ cao được sử dụng trong các bộ phận tập trung ứng suất của đế thiết bị, trong khi thép carbon thông thường được sử dụng trong bộ phận hỗ trợ phụ, không chỉ đảm bảo cường độ tổng thể mà còn kiểm soát chi phí và trọng lượng.
Khám phá vật liệu mới: Trong các tình huống có yêu cầu cực kỳ nhẹ (chẳng hạn như kết cấu thép của thiết bị di động), hợp kim nhôm hoặc vật liệu composite (chẳng hạn như vật liệu composite gốc nhựa được gia cố bằng sợi carbon) có thể được sử dụng trong các bộ phận không chịu tải để tạo thành một cấu trúc lai với thép. Tuy nhiên, cần chú ý đến phương pháp kết nối và khả năng tương thích của các vật liệu khác nhau để tránh hư hỏng cấu trúc do ăn mòn điện hóa hoặc tính chất cơ học không khớp.

2. Tối ưu hóa cấu trúc hình dạng kết cấu: làm cho việc truyền lực trở nên "hiệu quả" hơn
Tối ưu hóa cấu trúc liên kết là tìm ra dạng phân bố vật liệu tối ưu theo tải trọng và ràng buộc trong một không gian thiết kế nhất định thông qua các thuật toán toán học để đạt được mục tiêu “loại bỏ cặn và giữ lại tinh chất”, đồng thời đảm bảo khả năng chịu tải đồng thời giảm trọng lượng.
Loại bỏ vật liệu dư thừa: Sử dụng phần mềm phân tích phần tử hữu hạn (FEA) để mô phỏng trạng thái ứng suất của kết cấu, xác định các “khu vực dư thừa” có ứng suất thấp hơn và cắt bỏ chúng. Ví dụ, thiết kế truyền thống của cột thiết bị chủ yếu là kết cấu vững chắc. Sau khi tối ưu hóa cấu trúc liên kết, nó có thể được thiết kế dưới dạng lưới rỗng hoặc cấu trúc thành mỏng với các gân gia cố, giữ lại đủ vật liệu tại điểm tập trung ứng suất, giảm vật liệu ở vùng không chịu ứng suất, giảm hơn 30% trọng lượng và cải thiện độ cứng.
Tham khảo cấu trúc sinh học: Các cấu trúc sinh học trong tự nhiên (như tổ ong và xương chim) có đặc điểm “nhẹ và cường độ cao”, nguyên lý của chúng có thể áp dụng vào thiết kế kết cấu thép. Ví dụ, bảng điều khiển của bệ thiết bị được thiết kế theo cấu trúc bánh sandwich tổ ong và lớp lõi sử dụng thép có thành mỏng, không chỉ giúp giảm trọng lượng mà còn cải thiện khả năng chịu tải tổng thể thông qua hiệu ứng tải trọng phân tán của cấu trúc tổ ong.
Tối ưu hóa hình dạng mặt cắt ngang: Hình dạng hình học của mặt cắt ngang cấu kiện có ảnh hưởng không nhỏ đến khả năng chịu lực. Trong cùng một diện tích mặt cắt ngang, mô men quán tính và mô đun tiết diện của các mặt cắt hình chữ I, hình hộp và hình tròn lớn hơn, khả năng chống uốn và xoắn tốt hơn. Ví dụ, trục truyền động sử dụng phần ống tròn rỗng thay vì thép tròn đặc, và khả năng chống xoắn về cơ bản là như nhau khi trọng lượng giảm 50%; dầm ngang sử dụng tiết diện hình chữ I thay vì tiết diện hình chữ nhật và khả năng chịu uốn có thể tăng thêm 40% dưới cùng một trọng lượng chết.

3. Tối ưu hóa phương thức kết nối: Giảm "gánh nặng thêm" và cải thiện độ cứng tổng thể
Nút kết nối là mắt xích yếu của kết cấu thép. Phương pháp kết nối không hợp lý sẽ làm tăng trọng lượng, giảm độ cứng tổng thể, thậm chí gây ra sự tập trung ứng suất. Việc tối ưu hóa thiết kế kết nối cần phải tính đến độ bền, trọng lượng nhẹ và tính khả thi khi thi công.
Tối ưu hóa mối hàn: Sử dụng mối hàn liên tục thay vì mối hàn gián đoạn để giảm tổng chiều dài mối hàn mà vẫn đảm bảo độ bền liên kết; đối với các kết nối tấm dày, sử dụng mối hàn rãnh thay vì mối hàn góc để giảm thể tích mối hàn và vùng chịu ảnh hưởng nhiệt, đồng thời giảm ứng suất bổ sung do biến dạng hàn gây ra. Ngoài ra, vị trí của mối hàn được tối ưu hóa thông qua phân tích phần tử hữu hạn để tránh đặt mối hàn tại các điểm tập trung ứng suất và cải thiện độ tin cậy của nút.
Thiết kế tinh tế các kết nối bu lông: Thông số kỹ thuật và số lượng bu lông được tính toán chính xác theo kích thước lực để tránh sử dụng mù quáng thông số kỹ thuật lớn hoặc quá nhiều bu lông. Ví dụ: kết nối mặt bích của một thiết bị nhất định ban đầu được thiết kế để sử dụng 12 bu lông M20. Sau khi phân tích lực, đã điều chỉnh thành 8 bu lông M18, không chỉ đáp ứng yêu cầu về độ bền mà còn giảm tiêu hao vật liệu của bu lông và mặt bích.
Quy trình đúc tích hợp: Đối với các bộ phận phức tạp, quy trình uốn tổng thể, cắt laser và tạo phôi được sử dụng để giảm số lượng mối nối. Ví dụ, nếu kết cấu khung của thiết bị được ghép bởi nhiều tấm thép thì trọng lượng của mối hàn và đầu nối sẽ tăng lên. Tuy nhiên, bằng cách uốn toàn bộ tấm thép vào thân khung thông qua máy uốn lớn, có thể giảm 70% điểm nối, giảm 15% trọng lượng và độ cứng tổng thể có thể được cải thiện đáng kể.

4. Tăng cường độ cứng và ổn định: Tránh “bất ổn do nhẹ nhàng”
Thiết kế nhẹ phải dựa trên việc đảm bảo độ cứng và ổn định của kết cấu, nếu không khả năng chịu lực có thể bị hỏng do biến dạng hoặc mất ổn định quá mức.
Bố trí gân cốt hợp lý: Các gân cốt thép (như gân chữ U, chữ L) được đặt trên bề mặt các cấu kiện có thành mỏng nhằm nâng cao độ cứng cục bộ bằng cách thay đổi mô men quán tính của tiết diện. Ví dụ, lớp vỏ dạng tấm mỏng của thiết bị rất dễ bị biến dạng khi chịu tải trọng đồng đều. Sau khi thêm các gân gia cố dọc và ngang dọc theo hướng lực, độ cứng có thể tăng hơn 50% khi mức tiêu hao vật liệu tăng 5%.
Kiểm tra và điều chỉnh độ ổn định: Đối với các thanh mảnh, các bộ phận có thành mỏng và các bộ phận khác dễ bị mất ổn định thì độ ổn định của chúng cần được kiểm tra bằng công thức Euler. Nếu cần, có thể bổ sung thêm giá đỡ bên hoặc điều chỉnh hình dạng mặt cắt ngang (chẳng hạn như thay đổi tiết diện hình chữ nhật thành tiết diện hình chữ I) để tăng tải trọng không ổn định tới hạn mà không tăng thêm trọng lượng.
Ứng dụng tải trước hợp lý: Đối với các bộ phận chịu lực được nối bằng bu lông, tải trước thích hợp được áp dụng để làm cho đầu nối vừa khít, giảm biến dạng tương đối trong quá trình làm việc và cải thiện độ cứng tổng thể. Ví dụ, các bu lông kết nối giữa ghế chịu lực và đế của thiết bị có thể tăng độ cứng của bề mặt khớp lên 20% ~ 30% sau khi áp dụng tải trước.

5. Kết hợp mô phỏng và thử nghiệm: Sử dụng dữ liệu để “hộ tống” hiệu quả tối ưu hóa
Tối ưu hóa kết cấu không thể chỉ dựa vào kinh nghiệm mà cần được kiểm chứng thông qua phân tích mô phỏng và thử nghiệm vật lý để đảm bảo độ tin cậy của phương án thiết kế.
Phân tích mô phỏng phần tử hữu hạn: Trong giai đoạn thiết kế, ANSYS, ABAQUS và phần mềm khác được sử dụng để thiết lập mô hình ba chiều nhằm mô phỏng sự phân bố ứng suất, biến dạng và tuổi thọ mỏi dưới các tải trọng và điều kiện làm việc khác nhau. Các thông số cấu trúc (chẳng hạn như độ dày thành, vị trí tấm sườn và kích thước mặt cắt ngang) được điều chỉnh qua nhiều lần lặp cho đến khi tìm thấy điểm cân bằng giữa "nhẹ" và "cường độ cao". Ví dụ, cánh tay quay của robot hàn đã giảm 25% trọng lượng và 10% ứng suất tối đa sau 5 vòng tối ưu hóa mô phỏng, đáp ứng đầy đủ yêu cầu sử dụng.
Xác minh thử nghiệm vật lý: Thử tải tĩnh, thử tải động và thử độ mỏi được thực hiện trên nguyên mẫu được tối ưu hóa để xác minh khả năng chịu tải và độ bền thực tế của nó. Ví dụ, dầm chịu lực được tối ưu hóa được tải và kiểm tra bằng máy thử thủy lực, tải trọng giới hạn và tải trọng giới hạn của nó được ghi lại để đảm bảo rằng nó không thấp hơn tiêu chuẩn thiết kế; tải trọng động trong quá trình vận hành thiết bị được mô phỏng bằng thử nghiệm bàn rung để kiểm tra xem kết cấu có cộng hưởng hay biến dạng quá mức hay không.
Cơ chế cải tiến lặp đi lặp lại: Phản hồi dữ liệu thử nghiệm đến mô hình mô phỏng, sửa đổi các tham số (như đặc tính vật liệu, điều kiện biên) và tối ưu hóa hơn nữa thiết kế. Ví dụ, nếu phát hiện thấy biến dạng thực tế của một bộ phận lớn hơn kết quả mô phỏng trong quá trình thử nghiệm thì cần kiểm tra lại xem các ràng buộc của mô hình có phù hợp với tình hình thực tế hay không và điều chỉnh thiết kế kết cấu.

6. Phối hợp giữa quy trình và thiết kế: Giúp thiết kế “hạ cánh” hiệu quả hơn
Tối ưu hóa cấu trúc cần xem xét tính khả thi của quy trình sản xuất, nếu không, ngay cả thiết kế tốt nhất cũng khó đạt được. Các nhà sản xuất cần kết hợp khả năng của thiết bị và đặc tính quy trình của riêng họ để đưa các yêu cầu quy trình vào giai đoạn thiết kế.
Ví dụ, Công ty TNHH Sản xuất Máy móc Gia Hưng Dingshi có thể hỗ trợ xử lý và sản xuất các kết cấu phức tạp bằng thiết bị tiên tiến như không gian sản xuất trong nhà rộng 15.000 mét vuông, trung tâm xử lý giàn lớn 6 mét × 3,5 mét và máy cắt tấm laze 30 kW. 20 nhà thiết kế kỹ thuật chuyên nghiệp của nó có khả năng chuyển đổi thiết kế bản vẽ mạnh mẽ và có thể chuyển đổi chính xác thiết kế kết cấu được tối ưu hóa thành các bản vẽ quy trình có thể sản xuất được, đảm bảo tối ưu hóa cấu trúc liên kết, lựa chọn vật liệu và các giải pháp khác được triển khai trong sản xuất thực tế - chẳng hạn như sử dụng máy uốn 600 tấn để đạt được khuôn đúc tích hợp các bộ phận có thành mỏng lớn và giảm mối nối; thông qua 50 thiết bị hàn các loại và kỹ năng tuyệt vời của 60 thợ hàn được chứng nhận, độ bền và độ chính xác của các mối hàn phức tạp được đảm bảo, cung cấp hỗ trợ quy trình đáng tin cậy để tối ưu hóa kết cấu.
